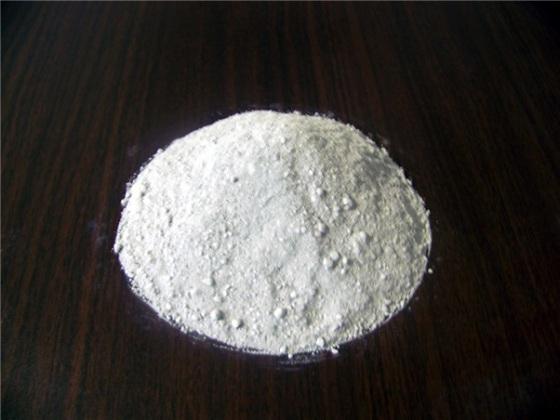

重質(zhì)耐火澆注料是常見(jiàn)的、大量使用的不定形耐火材料。重質(zhì)耐火澆注料由耐火骨料、細(xì)粉、結(jié)合劑組成，但它的許多性質(zhì)在相當(dāng)大的程度上取決于結(jié)合劑的品種和數(shù)量。施工時(shí)能調(diào)整的參數(shù)僅僅為加水量，因此，控制好加水量是保證耐火澆注料強(qiáng)度的關(guān)鍵。實(shí)際施工中影響加水量的因素是混料時(shí)間及振搗技術(shù)水平。

  1.重質(zhì)耐火澆注料養(yǎng)護(hù)
  養(yǎng)護(hù)是影響澆注料使用性能的重要因素之一，也是易被忽視的一個(gè)因素。養(yǎng)護(hù)是為了給澆注料中的結(jié)合劑一個(gè)凝固和硬化時(shí)間，從而獲得足夠的初期強(qiáng)度。養(yǎng)護(hù)制度與澆注料的結(jié)合劑種類(lèi)有關(guān)。高鋁水泥的水化速度快，成型后的水化熱多集中在10h之內(nèi)釋放，發(fā)熱量集中，內(nèi)部熱量不易散發(fā)，還易使近表面處的水泥進(jìn)行水化所必需的水分蒸發(fā)，阻礙其繼續(xù)水化，同時(shí)也易使?jié)沧⒘媳倔w內(nèi)因產(chǎn)生內(nèi)應(yīng)力而破壞。因此，澆注料施工完畢后應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù)，視具體情況決定拆模與否，養(yǎng)護(hù)時(shí)，可用濕麻袋或濕席鋪蓋在澆注料表面并及時(shí)灑水保持濕潤(rùn)狀態(tài)。

  2.重質(zhì)耐火澆注料烘烤
  烘烤是影響耐火澆注料使用性能為直接和關(guān)鍵的因素。烘烤是為了排除較多的游離水和化學(xué)結(jié)合水。烘烤恰當(dāng)，可以提高耐火澆注料的使用壽命;但若烘烤不當(dāng)，升溫過(guò)快，會(huì)因水分排除不順暢導(dǎo)致耐火澆注料產(chǎn)生裂紋、剝落甚至爆裂事故。許多企業(yè)就是為了盡快投料盲目縮短烘烤時(shí)間而發(fā)生耐火澆注料炸裂事故，反而拖延了投料時(shí)間。>烘烤所遵循的升溫制度是根據(jù)耐火澆注料種類(lèi)、厚度并參考在加熱過(guò)程中某些晶型轉(zhuǎn)化等因素綜合考慮制訂的。一般來(lái)說(shuō)，低溫階段，慢升溫并應(yīng)具有較長(zhǎng)的保溫時(shí)間�？紤]到氣流與澆注料之間有一定溫差，排除游離水溫度定為350-500攝氏度，所以600度以前應(yīng)該控制升溫速度，尤其是不加鋼纖維的素料，在600度以上，只要保證耐火澆注料內(nèi)外溫差不大，可以快速升溫。
