耐火澆注料配方是什么?

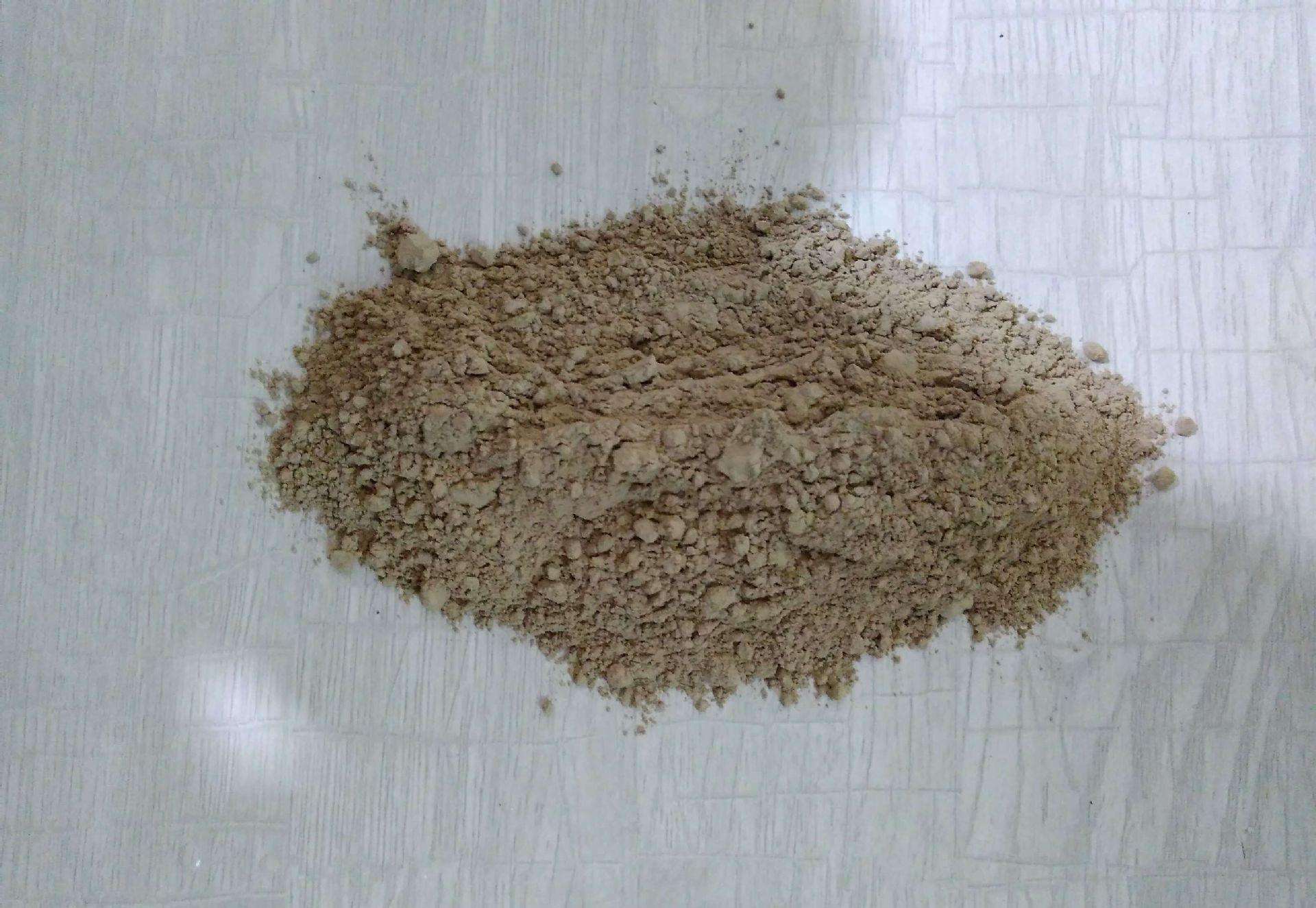

   鋼包是煉鋼廠或鑄造廠中經(jīng)常使用的，用于平爐、電爐、轉(zhuǎn)爐前承接鋼 水、進(jìn)行澆注作業(yè)的設(shè)備。鋼包使用過程中，由于其內(nèi)部所承接鋼水的溫度 常常達(dá)到1000多攝氏度的高溫，因此，鋼包內(nèi)襯往往設(shè)置有專門的耐火層。隨著現(xiàn)代材料學(xué)的發(fā)展，現(xiàn)代鋼包內(nèi)襯耐火層制作中，耐火澆注料逐漸開始應(yīng)用起來。耐火澆注料配方是一種由耐火物料加入一定量粘結(jié)1劑制成的 粒狀和粉狀材料，耐火澆注料具有較高流動(dòng)性，適用于以澆注方式成型的不 定形耐火材料，同其他不定形耐火材料相比，耐火澆注料流動(dòng)性較好，而且 可以根據(jù)使用條件對所用耐火物料材質(zhì)和粘結(jié)劑分別選擇，既可直接澆注成 襯體使用，又可用澆注或震實(shí)方法制成預(yù)制塊使用，因此應(yīng)用范圍非常廣泛。

  目前而言，雖然現(xiàn)有技術(shù)中也出現(xiàn)了很多類型的耐火澆注料，但是，由 于現(xiàn)有技術(shù)耐火澆注料配方設(shè)計(jì)的局限性，現(xiàn)有的耐火澆注料往往密度都比 較低，如此，現(xiàn)有耐火澆注料使用在鋼包等類似產(chǎn)品內(nèi)時(shí)，往往無法有效抵 抗鋼渣的侵蝕，從而極大影響了產(chǎn)品的使用壽命。

  技術(shù)實(shí)現(xiàn)要素：本發(fā)明要解決的技術(shù)問題為提供一種耐火澆注料，該耐火澆注料通過其 結(jié)構(gòu)設(shè)計(jì)，能有效提高產(chǎn)品的抗鋼渣侵蝕能力，有效提高產(chǎn)品的使用壽命。一種耐火澆注料，按照重量份數(shù)，包括：3mm～6mm粒徑的板狀剛玉 29份至31份，1mm～3mm粒徑的板狀剛玉16份至18份，0.5～1mm粒徑 的板狀剛玉9份到11份，0.3mm～0.5mm粒徑的板狀剛玉5份至7份， 0.045mm～0.3mm粒徑的板狀剛玉5份至7份，0.0～0.045mm粒徑的板狀剛 玉11份至12份，煅燒氧化鋁粉3至4份，粘結(jié)劑16至17份。
