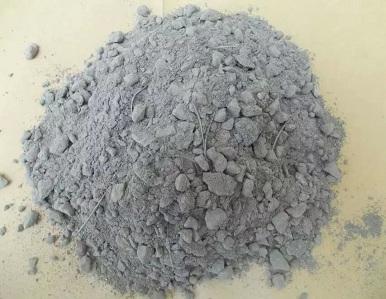

隔熱耐火澆注料比重分不同的種類，施工方法與重質(zhì)澆注料有所不同。常用的輕質(zhì)隔熱澆注料有膨脹珍珠巖澆注料、膨脹蛭石澆注料、陶粒澆注料和氧化鋁空心球澆注料等。耐火澆注料可用于各種高溫窯爐內(nèi)襯及不便于砌筑磚體的窯爐內(nèi)襯，還可整體澆注施工，還可制成形狀復(fù)雜及結(jié)構(gòu)緊密的整體構(gòu)筑或預(yù)制件。耐火澆注料廠家教你如何養(yǎng)護(hù)耐火澆注料。

  耐火澆注料養(yǎng)護(hù)分為標(biāo)準(zhǔn)養(yǎng)護(hù)、自然養(yǎng)護(hù)、潮濕養(yǎng)護(hù)、蒸汽養(yǎng)護(hù)、水中養(yǎng)護(hù)和干燥養(yǎng)護(hù)。標(biāo)準(zhǔn)養(yǎng)護(hù)是在溫度（20±3）℃和濕度大于90%的條件下養(yǎng)護(hù)。澆注料養(yǎng)護(hù)是一個(gè)很重要的過(guò)程，而養(yǎng)護(hù)的時(shí)間和溫度與澆注料中添加的水泥有關(guān)。普通高鋁水泥首先養(yǎng)護(hù)溫度要低于35℃，凝固后澆水或浸水養(yǎng)護(hù)3天；低水泥養(yǎng)護(hù)7天或蒸汽養(yǎng)護(hù)24h。水玻璃結(jié)合要在15-25℃環(huán)境下存放3-5天，不能受潮，再經(jīng)300℃以下烘烤。

  耐火澆注料施工前，先將規(guī)定用量的骨料和結(jié)合劑混合均勻，在加水或溶液并攪拌均勻，一般加水后續(xù)攪拌2-3min。拌好的澆注料應(yīng)顏色一致，并以無(wú)結(jié)團(tuán)為好。施工的時(shí)候，振搗時(shí)不宜采用振動(dòng)器，采用手工振搗。現(xiàn)用竹片或木片往復(fù)插入振搗，再用木板輕輕拍實(shí)。澆注料澆注完畢后，應(yīng)在其表面收水時(shí)進(jìn)行二次抹面，乙方收縮時(shí)產(chǎn)生裂縫。由耐火骨料、輔料、結(jié)合劑和外加劑混合制成，耐火澆注料在施工時(shí)需要添加一定量水或含有結(jié)合劑的溶液，要有較好的流動(dòng)性，以澆注方法施工，由于其基本組成及施工、硬化過(guò)程與土建工程中常用的混凝土相似，因此耐火澆注料也叫耐火混凝土。常見(jiàn)耐火澆注料有粘土澆注料、鋼纖維澆注料、鋁碳化硅澆注料等。
