耐火澆注料施工完成后需要養(yǎng)護(hù)嗎？
耐火澆注料施工完畢后是否就萬(wàn)事大吉了？實(shí)則不然。 耐火澆注料的養(yǎng)護(hù)工序很容易被忽略，卻尤為重要。養(yǎng)護(hù)是為了使 耐火澆注料中的結(jié)合劑有凝固和硬化時(shí)間,從而獲得足夠的初期強(qiáng)度， 耐火澆注料拆模后的養(yǎng)護(hù)質(zhì)量直接影響到后續(xù)使用壽命及使用效果。
養(yǎng)護(hù)制度分為標(biāo)準(zhǔn)養(yǎng)護(hù)、自然養(yǎng)護(hù)、潮濕養(yǎng)護(hù)、蒸汽養(yǎng)護(hù)、水中養(yǎng)護(hù)和干燥養(yǎng)護(hù)等。標(biāo)準(zhǔn)養(yǎng)護(hù)是在溫度(20±3)℃和濕度大于90%的條件下養(yǎng)護(hù)。耐火澆注料由于品種和種類(lèi)不同，其養(yǎng)護(hù)時(shí)間和養(yǎng)護(hù)環(huán)境要求亦不同：

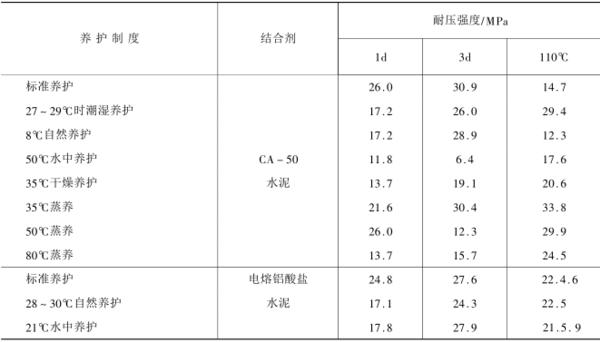

1、鋁酸鹽水泥耐火澆注料成型初凝后，應(yīng)在潮濕淋水環(huán)境中養(yǎng)護(hù)，環(huán)境溫度15~25℃，養(yǎng)護(hù)時(shí)間2~3d。詳情可參見(jiàn)下表：
2、高鋁水泥耐火澆注料潮濕養(yǎng)護(hù) 15~25 ℃ ＞3d
3、水玻璃耐火澆注料干燥環(huán)境養(yǎng)護(hù) 15~30℃ 7~14d
4、磷酸耐火澆注料干燥環(huán)境 20~25℃ 3~7d
5、粘土耐火澆注料干燥養(yǎng)護(hù) 15~35 ℃ ＞3d

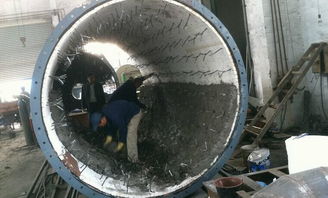

耐火澆注料在進(jìn)行養(yǎng)護(hù)時(shí),可用濕麻袋或濕席子蓋在耐火澆注料的表面并及時(shí)灑水以保持濕潤(rùn)狀態(tài),對(duì)于不方便蓋的部位(如立墻,頂墻)可用噴霧器在澆注料表面噴水氧護(hù)，環(huán)境溫度15~25℃，養(yǎng)護(hù)時(shí)間2~3d，且第一天應(yīng)淋水，以防止早期失水產(chǎn)生碳化而使?jié)沧⒘媳砻媸杷桑斐上乱徊降暮婵境鰡?wèn)題。
耐火澆注料拆模的過(guò)程應(yīng)留意，不承重模板，應(yīng)在澆注料強(qiáng)度能保證其表面及棱角不因脫模受損壞時(shí)，方可撤除；承重模板，則應(yīng)在澆注料達(dá)到強(qiáng)度70%時(shí)，方可撤除。
耐火澆注料拆模的過(guò)程應(yīng)留意，不承重模板，應(yīng)在澆注料強(qiáng)度能保證其表面及棱角不因脫模受損壞時(shí)，方可撤除；承重模板，則應(yīng)在澆注料達(dá)到強(qiáng)度70%時(shí)，方可撤除。
