影響耐火澆注料使用效果的因素

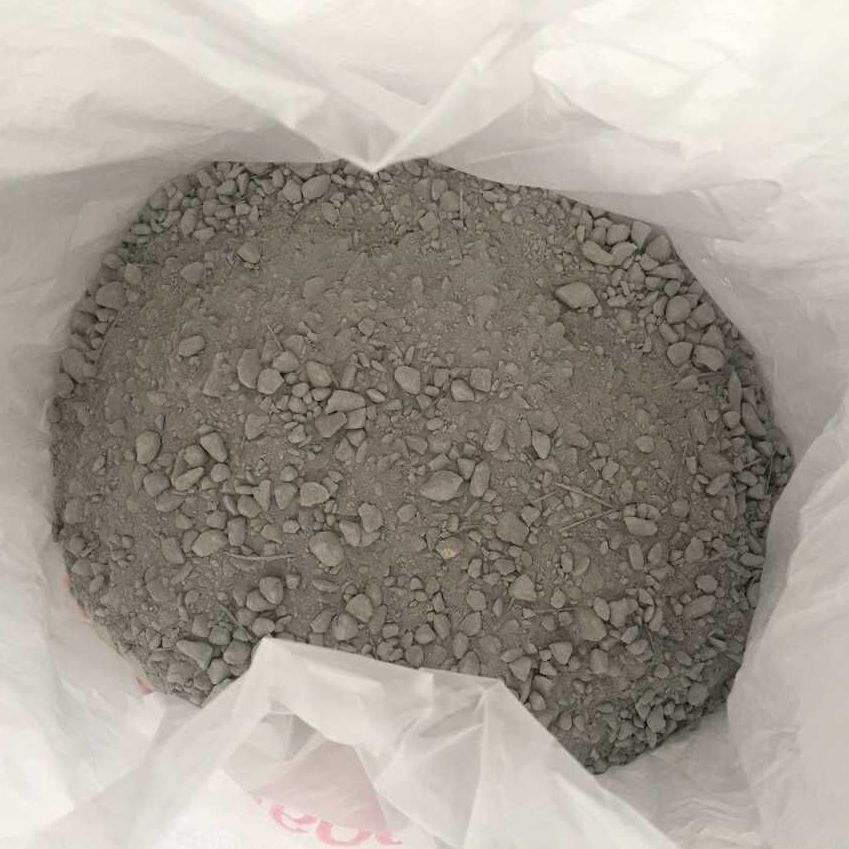

耐火澆注料因?yàn)槠渖a(chǎn)工藝簡單,施工方便等優(yōu)點(diǎn),被廣泛的應(yīng)用于水泥行業(yè),在石油、化工、建材、電力和機(jī)械工業(yè)窯爐和熱工設(shè)備中廣泛使用。
澆注料的養(yǎng)護(hù)是影響澆注料使用性能的重要因素之一,也是最易被忽視的一個(gè)因素。養(yǎng)護(hù)是為了給澆注料中的結(jié)合劑一個(gè)凝固和硬化時(shí)間,從而獲得足夠的初期強(qiáng)度。養(yǎng)護(hù)制度與澆注料的結(jié)合劑種類有關(guān)。高鋁水泥的水化速度快,成型后的水化熱多集中在10h之內(nèi)釋放,發(fā)熱量集中,內(nèi)部熱量不易散發(fā),還易使近表面處的水泥進(jìn)行水化所必需的水分蒸發(fā),阻礙其繼續(xù)水化,同時(shí)也易使?jié)沧⒘媳倔w內(nèi)因產(chǎn)生內(nèi)應(yīng)力而破壞。因此,澆注料施工完畢后應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù),視具體情況決定拆模與否,養(yǎng)護(hù)時(shí),可用濕麻袋或濕席鋪蓋在澆注料表面并及時(shí)灑水保持濕潤狀態(tài)。
耐火澆注料的烘烤是影響耐火澆注料使用性能最為直接和關(guān)鍵的因素。烘烤是為了排除較多的游離水和化學(xué)結(jié)合水。烘烤恰當(dāng),可以提高耐火澆注料的使用壽命;但若烘烤不當(dāng),升溫過快,會(huì)因水分排除不順暢導(dǎo)致耐火澆注料產(chǎn)生裂紋、剝落甚至爆裂事故。許多企業(yè)就是為了盡快投料盲目縮短烘烤時(shí)間而發(fā)生耐火澆注料炸裂事故,反而拖延了投料時(shí)間。>烘烤所遵循的升溫制度是根據(jù)耐火澆注料種類、厚度并參考在加熱過程中某些晶型轉(zhuǎn)化等因素綜合考慮制訂的。一般來說,低溫階段,慢升溫并應(yīng)具有較長的保溫時(shí)間?紤]到氣流與澆注料之間有一定溫差,排除游離水溫度定為350-500攝氏度,所以600度以前應(yīng)該控制升溫速度,尤其是不加鋼纖維的素料,在600度以上,只要保證耐火澆注料內(nèi)外溫差不大,可以快速升溫。
下一篇:耐磨澆注料的施工防凍措施 上一篇:耐火澆注料強(qiáng)度受影響的因素
